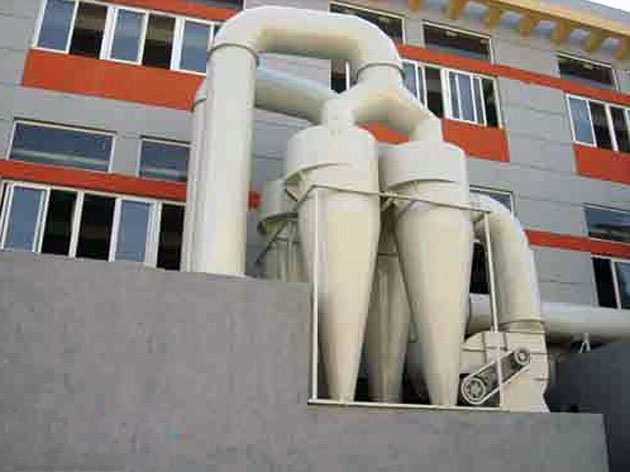

在以前有同濟大學和上海民用建筑設計院合作研發的XZZ型旋風除塵器。其工作原理是含塵氣體經收集型蝸殼進入除塵器，呈螺旋狀旋轉向下，絕大部分含塵氣體在反射屏處呈內螺旋狀向上，經芯管排出。含塵氣體在離心力作用下拋向器壁然后下沉，并混同少量氣流經反射屏四周間隙進入貯灰斗。此少量氣流經反射屏小孔流出，進入旋轉向上的氣流中，經芯管排出。進口氣流在除塵器頂部形成的上部灰環中的煙塵進入旁室并向下進入進口管下部的筒壁，旋轉向下的氣流把塵粒帶入除塵器下部。

　　XZZ型旋風除塵器具有合理的氣流組織，使已被分離的塵粒有可能比較完全地被捕集下來。這種除塵器的結構特點是有直型旁室結構，能有效地消除上灰環現象。另一個特點是有接近于直筒形的錐體結構，具有較好的耐磨性能，而且可以消除粗粒煙塵在錐體下部的反彈現象。這種除塵器還設計了平板型反射屏裝置，防止除塵器下部煙塵的二次飛揚。同時采用了擴散狀出口芯管，降低了煙氣阻力。

　　XZZ型旋風除塵器適用于小型手燒或機燒鍋爐的除塵。下面是XZZ型旋風除塵器對鍋爐廢氣的參數參照：

　　配用鍋爐：0.5t/h;

　　處理風量：2250m3/h;

　　外形尺寸(高x徑)2110*450mm;

　　筒體直徑：450mm;

　　進口管(長x寬)：360*120mm;

　　出口管徑：315mm;

　　鋼材重量：94kg/臺;

　　除塵效率(熱態負荷100%)：91%;

　　分割粒徑dc50:：7.35μm;

　　折算壓降：42mmH2o。
